EPF010

m²

Losa de placas alveolares prefabricadas de hormigón pretensado.

95,89€

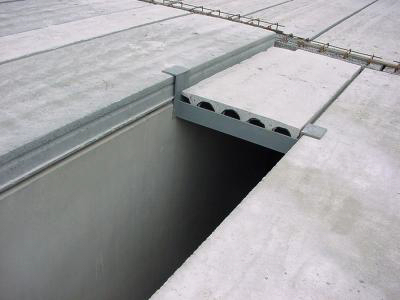

Losa de 20 cm de canto, realizada con placas alveolares prefabricadas de hormigón pretensado, de 20 cm de canto y 120 cm de anchura, con momento flector último de 17 kN·m/m, con altura libre de planta de hasta 3 m, apoyada directamente sobre vigas de canto o muros de carga; relleno de juntas entre placas alveolares y zonas de enlace con apoyos, realizados con hormigón HA-25/F/20/XC2 fabricado en central, y vertido con cubilote, y acero B 500 S en zona de negativos, con una cuantía aproximada de 4 kg/m². Incluso piezas de acero UNE-EN 10025 S275JR tipo Omega, en posición invertida, laminado en caliente, con recubrimiento galvanizado, 1 kg/m², para el apoyo de las placas en los huecos del forjado y alambre de atar. El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra, pero no incluye los apoyos ni los pilares.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07pha020cd1c

m²

Placa alveolar prefabricada de hormigón pretensado de 20 cm de canto y 120 cm de anchura, con junta lateral abierta superiormente, momento flector último de 17 kN·m por m de ancho. Según UNE-EN 1168.

1,000

57,60

57,60

mt07ala250b

kg

Acero laminado UNE-EN 10025 S275JR, en pieza para apoyo de placa prefabricada de hormigón en hueco de forjado, compuesta por perfiles laminados en caliente de las series L, LD, T y pletina, trabajado en taller, acabado galvanizado en caliente.

1,000

3,96

3,96

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros.

4,000

1,60

6,40

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,048

1,50

0,07

mt10haf010ctLc

m³

Hormigón HA-25/F/20/XC2, fabricado en central.

0,011

80,88

0,89

Subtotal materiales:

68,92

2

Equipo y maquinaria

mq07gte010c

h

Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 30 t y 27 m de altura máxima de trabajo.

0,185

75,04

13,88

Subtotal equipo y maquinaria:

13,88

3

Mano de obra

mo046

h

Oficial 1ª montador de estructura prefabricada de hormigón.

0,197

22,27

4,39

mo093

h

Ayudante montador de estructura prefabricada de hormigón.

0,197

21,15

4,17

mo043

h

Oficial 1ª ferrallista.

0,059

22,27

1,31

mo090

h

Ayudante ferrallista.

0,049

21,15

1,04

mo045

h

Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón.

0,003

22,27

0,07

mo092

h

Ayudante estructurista, en trabajos de puesta en obra del hormigón.

0,011

21,15

0,23

Subtotal mano de obra:

11,21

4

Costes directos complementarios

%

Costes directos complementarios

2,000

94,01

1,88

Coste de mantenimiento decenal: 7,67€ en los primeros 10 años.

Costes directos (1+2+3+4):

95,89

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 1168:2006/A3:2012

1.7.2012

1.7.2013

2+

Productos prefabricados de hormigón. Placas alveolares.

UNE-EN 10025-1:2006

1.9.2005

1.9.2006

2+

Productos laminados en caliente, de acero no aleado, para construcciones metálicas de uso general. Parte 1: Condiciones generales de suministro.

UNIDAD DE OBRA EPF010: LOSA DE PLACAS ALVEOLARES PREFABRICADAS DE HORMIGÓN PRETENSADO.

CARACTERÍSTICAS TÉCNICAS

Losa de 20 cm de canto, realizada con placas alveolares prefabricadas de hormigón pretensado, de 20 cm de canto y 120 cm de anchura, con momento flector último de 17 kN·m/m, con altura libre de planta de hasta 3 m, apoyada directamente sobre vigas de canto o muros de carga; relleno de juntas entre placas alveolares y zonas de enlace con apoyos, realizados con hormigón HA-25/F/20/XC2 fabricado en central, y vertido con cubilote, y acero B 500 S en zona de negativos, con una cuantía aproximada de 4 kg/m². Incluso piezas de acero UNE-EN 10025 S275JR tipo Omega, en posición invertida, laminado en caliente, con recubrimiento galvanizado, 1 kg/m², para el apoyo de las placas en los huecos del forjado y alambre de atar.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Código Estructural.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra, pero no incluye los apoyos ni los pilares.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

10,674

7,116

17 04 05

Hierro y acero.

0,115

0,055

Residuos generados:

10,789

7,171

17 02 03

Plástico.

0,275

0,458

17 02 01

Madera.

0,724

0,658

Envases:

0,999

1,117

Total residuos:

11,788

8,287
