ANV040 |
m² |
Solera ventilada de hormigón, sistema "3P PLAST". |
26,29€ |
|

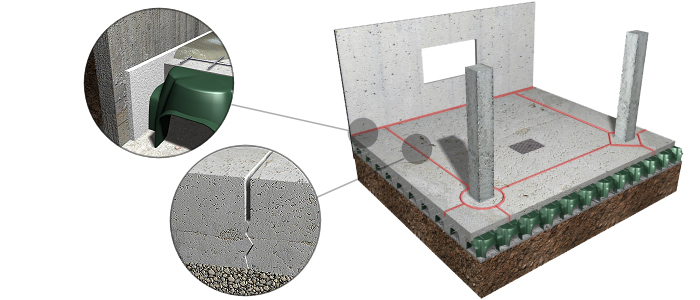

Solera ventilada de hormigón armado de 20+4 cm de canto, sobre encofrado perdido de piezas de polipropileno y polietileno reciclados, Kappax H20 "3P PLAST", de 50x50x20 cm, color negro, realizada con hormigón HA-25/B/12/XC2 fabricado en central, y vertido con cubilote, y malla electrosoldada ME 10x10 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 como armadura de reparto, colocada sobre separadores homologados en capa de compresión de 4 cm de espesor; con juntas de retracción de 5 mm de espesor, mediante corte con disco de diamante; apoyado todo ello sobre base de hormigón de limpieza. Incluso panel de poliestireno expandido de 30 mm de espesor, para la ejecución de juntas de dilatación. El precio no incluye la capa de hormigón de limpieza ni las piezas especiales. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt07kap010ee |
m² |

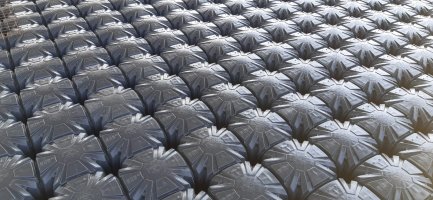

Encofrado perdido de piezas de polipropileno y polietileno reciclados, Kappax H20 "3P PLAST", de 50x50x20 cm, color negro, para soleras ventiladas. |
1,050 |
7,99 |
8,39 |
|
mt08var050 |
kg |
Alambre galvanizado para atar, de 1,30 mm de diámetro. |
0,005 |
1,50 |
0,01 |
|
mt07ame010a |
m² |
Malla electrosoldada ME 10x10 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. |
1,100 |
2,92 |
3,21 |
|
mt10haf010ctKe |
m³ |
Hormigón HA-25/B/12/XC2, fabricado en central. |
0,078 |
78,88 |
6,15 |
|
mt07aco020o |
Ud |
Separador homologado para malla electrosoldada. |
1,000 |
0,09 |
0,09 |
|
mt16pea020c |
m² |
Panel rígido de poliestireno expandido, según UNE-EN 13163, mecanizado lateral recto, de 30 mm de espesor, resistencia térmica 0,8 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación. |
0,053 |
2,01 |
0,11 |
|
Subtotal materiales: |
17,96 |
||||
|
2 |
Equipo y maquinaria |
||||
|
mq06vib020 |
h |
Regla vibrante de 3 m. |
0,095 |
5,23 |
0,50 |
|
mq06cor020 |
h |
Equipo para corte de juntas en soleras de hormigón. |
0,087 |
10,64 |
0,93 |
|
Subtotal equipo y maquinaria: |
1,43 |
||||
|
3 |
Mano de obra |
||||
|
mo044 |
h |
Oficial 1ª encofrador. |
0,013 |
22,27 |
0,29 |
|
mo091 |
h |
Ayudante encofrador. |
0,013 |
21,15 |
0,27 |
|
mo043 |
h |
Oficial 1ª ferrallista. |
0,028 |
22,27 |
0,62 |
|
mo090 |
h |
Ayudante ferrallista. |
0,028 |
21,15 |
0,59 |
|
mo045 |
h |
Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón. |
0,019 |
22,27 |
0,42 |
|
mo092 |
h |
Ayudante estructurista, en trabajos de puesta en obra del hormigón. |
0,083 |
21,15 |
1,76 |
|
mo112 |
h |
Peón especializado construcción. |
0,119 |
20,43 |
2,43 |
|
Subtotal mano de obra: |
6,38 |
||||
|
4 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
25,77 |
0,52 |
|
|
Coste de mantenimiento decenal: 2,10€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
26,29 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 13163:2013/A1:2015 |
10.7.2015 |
10.7.2016 |
1/3/4 |
|
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación. |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA ANV040: SOLERA VENTILADA DE HORMIGÓN, SISTEMA "3P PLAST". CARACTERÍSTICAS TÉCNICAS Solera ventilada de hormigón armado de 20+4 cm de canto, sobre encofrado perdido de piezas de polipropileno y polietileno reciclados, Kappax H20 "3P PLAST", de 50x50x20 cm, color negro, realizada con hormigón HA-25/B/12/XC2 fabricado en central, y vertido con cubilote, y malla electrosoldada ME 10x10 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 como armadura de reparto, colocada sobre separadores homologados en capa de compresión de 4 cm de espesor; con juntas de retracción de 5 mm de espesor, mediante corte con disco de diamante; apoyado todo ello sobre base de hormigón de limpieza. Incluso panel de poliestireno expandido de 30 mm de espesor, para la ejecución de juntas de dilatación. NORMATIVA DE APLICACIÓN
Elaboración, transporte y puesta en obra del hormigón: Código Estructural.
Ejecución: NTE-RSS. Revestimientos de suelos: Soleras. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará la existencia y planeidad de la base de apoyo. AMBIENTALES. Se suspenderán los trabajos de hormigonado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el hormigonado o posterior periodo de fraguado, no pudiendo comenzarse el hormigonado de los diferentes elementos sin la autorización por escrito del director de la ejecución de la obra. La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico, siguiendo en todo momento las especificaciones del fabricante. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de las piezas. Corte de las piezas. Colocación y montaje de las piezas. Resolución de encuentros. Realización de los orificios de paso de instalaciones. Colocación de los elementos para paso de instalaciones. Colocación de la malla electrosoldada. Vertido, extendido y vibrado del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón. Replanteo de las juntas de retracción. Corte del hormigón. Limpieza final de las juntas de retracción. CONDICIONES DE TERMINACIÓN. La ventilación de la cámara será correcta. La solera será monolítica y realizará correctamente la transmisión de cargas. La superficie será uniforme y sin irregularidades. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. Se protegerá el hormigón fresco frente a lluvias, heladas y temperaturas elevadas. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir la superficie ocupada por los pilares situados dentro de su perímetro. CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye la capa de hormigón de limpieza ni las piezas especiales. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
0,663 |
0,442 |
|
17 04 05 |
Hierro y acero. |
0,110 |
0,052 |
|
17 06 04 |
Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03. |
0,002 |
0,003 |
|
Residuos generados: |
0,775 |
0,498 |
|
|
15 01 01 |
Envases de papel y cartón. |
0,072 |
0,096 |
|
17 02 03 |
Plástico. |
0,021 |
0,035 |
|
Envases: |
0,093 |
0,131 |
|
|
Total residuos: |
0,868 |
0,629 |
