ANV045 |
m² |

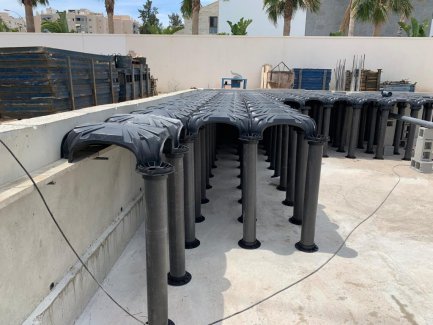

Solera ventilada de hormigón, sistema "3P PLAST", para grandes alturas. |
48,56€ |
|
Solera ventilada de hormigón armado, para grandes alturas, de 105+4 cm de canto, sobre encofrado perdido de piezas de polipropileno reciclado sistema K-due "3P PLAST", apoyado sobre tubos de PVC de 125 mm de diámetro y 85 cm de altura, con una base para fijación en el extremo inferior y otra para apoyo de las piezas en el extremo superior, realizada con hormigón HA-25/B/12/XC2 fabricado en central, y vertido con cubilote, y malla electrosoldada ME 10x10 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 como armadura de reparto, colocada sobre separadores homologados en capa de compresión de 4 cm de espesor; apoyado todo ello sobre base de hormigón de limpieza. El precio no incluye la capa de hormigón de limpieza. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt07kap030a |
m² |
Encofrado perdido de piezas de polipropileno y polietileno reciclados, K-due "3P PLAST", de 58x58x20 cm, para disponer sobre tubos de PVC con una base para fijación en el extremo inferior y otra para apoyo de las piezas en el extremo superior, para soleras ventiladas de gran altura. |
1,050 |
13,95 |
14,65 |
|
mt36tit010ha |
m |
Tubo de PVC, serie B, de 125 mm de diámetro y 3,2 mm de espesor, según UNE-EN 1329-1. |
2,550 |
5,59 |
14,25 |
|
mt07ame010a |
m² |
Malla electrosoldada ME 10x10 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. |
1,100 |
2,92 |
3,21 |
|
mt08var050 |
kg |
Alambre galvanizado para atar, de 1,30 mm de diámetro. |
0,017 |
1,50 |
0,03 |
|
mt10haf010ctKe |
m³ |
Hormigón HA-25/B/12/XC2, fabricado en central. |
0,116 |
78,88 |
9,15 |
|
mt07aco020o |
Ud |
Separador homologado para malla electrosoldada. |
1,000 |
0,09 |
0,09 |
|
Subtotal materiales: |
41,38 |
||||
|
2 |
Equipo y maquinaria |
||||
|
mq06vib020 |
h |
Regla vibrante de 3 m. |
0,095 |
5,23 |
0,50 |
|
Subtotal equipo y maquinaria: |
0,50 |
||||
|
3 |
Mano de obra |
||||
|
mo044 |
h |
Oficial 1ª encofrador. |
0,030 |
22,27 |
0,67 |
|
mo091 |
h |
Ayudante encofrador. |
0,030 |
21,15 |
0,63 |
|
mo043 |
h |
Oficial 1ª ferrallista. |
0,028 |
22,27 |
0,62 |
|
mo090 |
h |
Ayudante ferrallista. |
0,028 |
21,15 |
0,59 |
|
mo045 |
h |
Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón. |
0,027 |
22,27 |
0,60 |
|
mo092 |
h |
Ayudante estructurista, en trabajos de puesta en obra del hormigón. |
0,124 |
21,15 |
2,62 |
|
Subtotal mano de obra: |
5,73 |
||||
|
4 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
47,61 |
0,95 |
|
|
Coste de mantenimiento decenal: 3,88€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
48,56 |
|||
Pliego de condiciones
|
UNIDAD DE OBRA ANV045: SOLERA VENTILADA DE HORMIGÓN, SISTEMA "3P PLAST", PARA GRANDES ALTURAS. CARACTERÍSTICAS TÉCNICAS Solera ventilada de hormigón armado, para grandes alturas, de 105+4 cm de canto, sobre encofrado perdido de piezas de polipropileno reciclado sistema K-due "3P PLAST", apoyado sobre tubos de PVC de 125 mm de diámetro y 85 cm de altura, con una base para fijación en el extremo inferior y otra para apoyo de las piezas en el extremo superior, realizada con hormigón HA-25/B/12/XC2 fabricado en central, y vertido con cubilote, y malla electrosoldada ME 10x10 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 como armadura de reparto, colocada sobre separadores homologados en capa de compresión de 4 cm de espesor; apoyado todo ello sobre base de hormigón de limpieza. NORMATIVA DE APLICACIÓN
Elaboración, transporte y puesta en obra del hormigón: Código Estructural. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará la existencia y planeidad de la base de apoyo. AMBIENTALES. Se suspenderán los trabajos de hormigonado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el hormigonado o posterior periodo de fraguado, no pudiendo comenzarse el hormigonado de los diferentes elementos sin la autorización por escrito del director de la ejecución de la obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo. Colocación de los tubos, con las bases superior e inferior. Corte de las piezas. Colocación y montaje de las piezas. Realización de los orificios de paso de instalaciones. Colocación de los elementos para paso de instalaciones. Colocación de la malla electrosoldada. Vertido, extendido y vibrado del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón. CONDICIONES DE TERMINACIÓN. La ventilación de la cámara será correcta. La solera será monolítica y realizará correctamente la transmisión de cargas. La superficie será uniforme y sin irregularidades. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. Se protegerá el hormigón fresco frente a lluvias, heladas y temperaturas elevadas. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir la superficie ocupada por los pilares situados dentro de su perímetro. CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye la capa de hormigón de limpieza. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 02 03 |
Plástico. |
0,370 |
0,617 |
|
17 04 05 |
Hierro y acero. |
0,110 |
0,052 |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
0,875 |
0,583 |
|
Residuos generados: |
1,355 |
1,252 |
|
|
15 01 01 |
Envases de papel y cartón. |
0,072 |
0,096 |
|
17 02 03 |
Plástico. |
0,031 |
0,052 |
|
17 02 01 |
Madera. |
0,102 |
0,093 |
|
Envases: |
0,205 |
0,240 |
|
|
Total residuos: |
1,560 |
1,493 |
