EMF050

m²

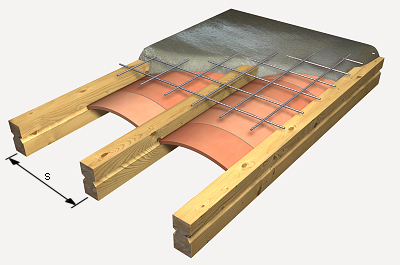

Forjado de viguetas de madera y entrevigado con bovedillas cerámicas.

95,93€

Forjado tradicional con un intereje de 52 cm, compuesto por viguetas de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España, de 70x70 mm de sección, con acanaladuras en los cantos, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado; entrevigado con bovedillas cerámicas curvas, tipo revoltón, 52x17x2,4 cm, con acabado rústico; y malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compresión de 4 cm de espesor de hormigón ligero HLE-25/F/8/XC3, serie Ultra Series Ligero "LAFARGEHOLCIM", densidad 1700 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central, y vertido con cubilote; apuntalamiento y desapuntalamiento de las viguetas. Incluso alambre de atar, separadores, elementos de atado de viguetas y zunchos perimetrales de planta y huecos.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt50spa052b

m

Tablón de madera de pino, de 20x7,2 cm.

0,040

6,32

0,25

mt50spa101

kg

Clavos de acero.

0,045

1,87

0,08

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,013

19,25

0,25

mt07mee100hai1baa

m³

Madera aserrada de pino silvestre (Pinus sylvestris) procedente de España para viguetas, de hasta 5 m de longitud, de 70x70 mm de sección, con acanaladuras en los cantos, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado.

0,009

720,32

6,48

mt07bce041a

Ud

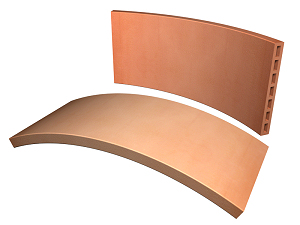

Bovedilla cerámica curva revoltón, 52x17x2,4 cm, con acabado rústico.

7,000

1,65

11,55

mt07aco020o

Ud

Separador homologado para malla electrosoldada.

2,000

0,09

0,18

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,49

1,64

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,017

1,50

0,03

mt10hal100b

m³

Hormigón ligero HA-25/F/8/XC3, serie Ultra Series Ligero "LAFARGEHOLCIM", de 1700 kg/m³ de densidad, cantidad mínima de cemento 275 kg/m³, fabricado en central.

0,147

261,08

38,38

Subtotal materiales:

58,84

2

Mano de obra

mo048

h

Oficial 1ª montador de estructura de madera.

0,569

22,27

12,67

mo095

h

Ayudante montador de estructura de madera.

0,569

21,15

12,03

mo044

h

Oficial 1ª encofrador.

0,124

22,27

2,76

mo091

h

Ayudante encofrador.

0,124

21,15

2,62

mo043

h

Oficial 1ª ferrallista.

0,029

22,27

0,65

mo090

h

Ayudante ferrallista.

0,029

21,15

0,61

mo045

h

Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón.

0,034

22,27

0,76

mo092

h

Ayudante estructurista, en trabajos de puesta en obra del hormigón.

0,147

21,15

3,11

Subtotal mano de obra:

35,21

3

Costes directos complementarios

%

Costes directos complementarios

2,000

94,05

1,88

Coste de mantenimiento decenal: 14,39€ en los primeros 10 años.

Costes directos (1+2+3):

95,93

UNIDAD DE OBRA EMF050: FORJADO DE VIGUETAS DE MADERA Y ENTREVIGADO CON BOVEDILLAS CERÁMICAS.

CARACTERÍSTICAS TÉCNICAS

Forjado tradicional con un intereje de 52 cm, compuesto por viguetas de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España, de 70x70 mm de sección, con acanaladuras en los cantos, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado; entrevigado con bovedillas cerámicas curvas, tipo revoltón, 52x17x2,4 cm, con acabado rústico; y malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compresión de 4 cm de espesor de hormigón ligero HLE-25/F/8/XC3, serie Ultra Series Ligero "LAFARGEHOLCIM", densidad 1700 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central, y vertido con cubilote; apuntalamiento y desapuntalamiento de las viguetas. Incluso alambre de atar, separadores, elementos de atado de viguetas y zunchos perimetrales de planta y huecos.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Código Estructural.

Ejecución: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes del forjado señalados en los planos y detalles del Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

0,352

0,320

17 04 05

Hierro y acero.

0,208

0,099

17 01 03

Tejas y materiales cerámicos.

1,470

1,176

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,625

0,417

Residuos generados:

2,655

2,012

15 01 01

Envases de papel y cartón.

0,144

0,192

17 02 03

Plástico.

0,042

0,070

17 02 01

Madera.

0,147

0,134

Envases:

0,333

0,396

Total residuos:

2,988

2,407
