EMF010 |
m² |
Forjado de viguetas de madera y encofrado "NERVOMETAL". |
48,81€ |
|

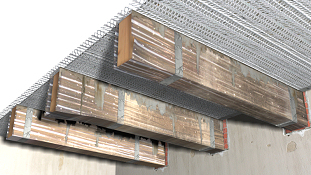

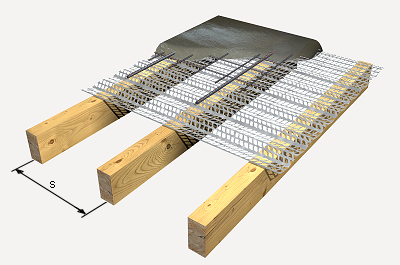

Forjado tradicional con un intereje de 50 cm, compuesto por viguetas de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España, de 70x70 mm de sección, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado, colocadas mediante apoyo sobre elemento estructural; encofrado de chapa de acero laminado en frío "NERVOMETAL" de 0,5 mm de espesor; acero UNE-EN 10080 B 500 S, cuantía 1,1 kg/m², en capa de compresión de 4 cm de espesor de hormigón ligero HLE-25/F/8/XC3, serie Ultra Series Ligero "LAFARGEHOLCIM", densidad 1700 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central, y vertido con cubilote; apuntalamiento y desapuntalamiento de las viguetas. Incluso lámina de polietileno para la protección de las viguetas, alambre de atar, separadores, elementos de atado de viguetas y zunchos perimetrales de planta y huecos. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt50spa052b |
m |
Tablón de madera de pino, de 20x7,2 cm. |
0,040 |
6,32 |
0,25 |
|
mt50spa101 |
kg |
Clavos de acero. |
0,045 |
1,87 |
0,08 |
|
mt50spa081a |
Ud |
Puntal metálico telescópico, de hasta 3 m de altura. |
0,013 |
19,25 |
0,25 |
|
mt07mee100gai1baa |
m³ |
Madera aserrada de pino silvestre (Pinus sylvestris) procedente de España para viguetas, de hasta 5 m de longitud, de 70x70 mm de sección, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado. |
0,010 |
654,84 |
6,55 |
|
mt32war020 |
m² |
Lámina de polietileno transparente, de 0,2 mm de espesor. |
1,000 |
0,17 |
0,17 |
|
mt08efb010b |
m² |

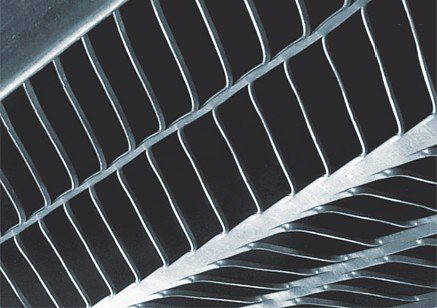

Chapa de acero laminado en frío, "NERVOMETAL", acabado cincado, de 0,5 mm de espesor. |
1,100 |
4,65 |
5,12 |
|
mt07emr111b |
Ud |
Clavo, de 4 mm de diámetro y 50 mm de longitud, de acero galvanizado de alta adherencia. |
4,000 |
0,09 |
0,36 |
|
mt07aco020o |
Ud |
Separador homologado para malla electrosoldada. |
1,000 |
0,09 |
0,09 |
|
mt07aco010g |
kg |
Acero en barras corrugadas, UNE-EN 10080 B 500 S, suministrado en obra en barras sin elaborar, de varios diámetros. |
1,100 |
1,22 |
1,34 |
|
mt08var050 |
kg |
Alambre galvanizado para atar, de 1,30 mm de diámetro. |
0,013 |
1,50 |
0,02 |
|
mt10hal100b |
m³ |
Hormigón ligero HA-25/F/8/XC3, serie Ultra Series Ligero "LAFARGEHOLCIM", de 1700 kg/m³ de densidad, cantidad mínima de cemento 275 kg/m³, fabricado en central. |
0,042 |
261,08 |
10,97 |
|
Subtotal materiales: |
25,20 |
||||
|
2 |
Mano de obra |
||||
|
mo048 |
h |
Oficial 1ª montador de estructura de madera. |
0,127 |
22,27 |
2,83 |
|
mo095 |
h |
Ayudante montador de estructura de madera. |
0,094 |
21,15 |
1,99 |
|
mo044 |
h |
Oficial 1ª encofrador. |
0,124 |
22,27 |
2,76 |
|
mo091 |
h |
Ayudante encofrador. |
0,124 |
21,15 |
2,62 |
|
mo043 |
h |
Oficial 1ª ferrallista. |
0,016 |
22,27 |
0,36 |
|
mo090 |
h |
Ayudante ferrallista. |
0,014 |
21,15 |
0,30 |
|
mo045 |
h |
Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón. |
0,256 |
22,27 |
5,70 |
|
mo092 |
h |
Ayudante estructurista, en trabajos de puesta en obra del hormigón. |
0,288 |
21,15 |
6,09 |
|
Subtotal mano de obra: |
22,65 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
47,85 |
0,96 |
|
|
Coste de mantenimiento decenal: 7,32€ en los primeros 10 años. |
Costes directos (1+2+3): |
48,81 |
|||
Pliego de condiciones
|
UNIDAD DE OBRA EMF010: FORJADO DE VIGUETAS DE MADERA Y ENCOFRADO "NERVOMETAL". CARACTERÍSTICAS TÉCNICAS Forjado tradicional con un intereje de 50 cm, compuesto por viguetas de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España, de 70x70 mm de sección, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado, colocadas mediante apoyo sobre elemento estructural; encofrado de chapa de acero laminado en frío "NERVOMETAL" de 0,5 mm de espesor; acero UNE-EN 10080 B 500 S, cuantía 1,1 kg/m², en capa de compresión de 4 cm de espesor de hormigón ligero HLE-25/F/8/XC3, serie Ultra Series Ligero "LAFARGEHOLCIM", densidad 1700 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central, y vertido con cubilote; apuntalamiento y desapuntalamiento de las viguetas. Incluso lámina de polietileno para la protección de las viguetas, alambre de atar, separadores, elementos de atado de viguetas y zunchos perimetrales de planta y huecos. NORMATIVA DE APLICACIÓN
Elaboración, transporte y puesta en obra del hormigón: Código Estructural.
Ejecución: CTE. DB-SE-M Seguridad estructural: Madera.
Montaje y desmontaje del sistema de encofrado: Código Estructural. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. El contenido de humedad de la madera será el de equilibrio higroscópico antes de su utilización en obra. AMBIENTALES. Se suspenderán los trabajos de hormigonado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el hormigonado o posterior periodo de fraguado, no pudiendo comenzarse el hormigonado de los diferentes elementos sin la autorización por escrito del director de la ejecución de la obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Preparación del perímetro de apoyo de las viguetas. Replanteo y colocación en seco de las viguetas. Protección de las viguetas. Apuntalamiento. Resolución del apoyo sobre el elemento estructural. Montaje del encofrado. Colocación de armaduras con separadores homologados. Vertido y compactación del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón. Desapuntalamiento. CONDICIONES DE TERMINACIÓN. El conjunto será estable, tendrá trabazón propia y con los elementos de apoyo y transmitirá correctamente las cargas a la estructura. El acabado superficial será el adecuado para el posterior tratamiento de protección. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes del forjado señalados en los planos y detalles del Proyecto. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 02 01 |
Madera. |
0,354 |
0,322 |
|
17 04 05 |
Hierro y acero. |
0,157 |
0,075 |
|
17 06 04 |
Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03. |
0,011 |
0,018 |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
0,179 |
0,119 |
|
Residuos generados: |
0,701 |
0,534 |
|
|
15 01 01 |
Envases de papel y cartón. |
0,432 |
0,576 |
|
17 02 03 |
Plástico. |
0,204 |
0,340 |
|
Envases: |
0,636 |
0,916 |
|
|
Total residuos: |
1,337 |
1,450 |
